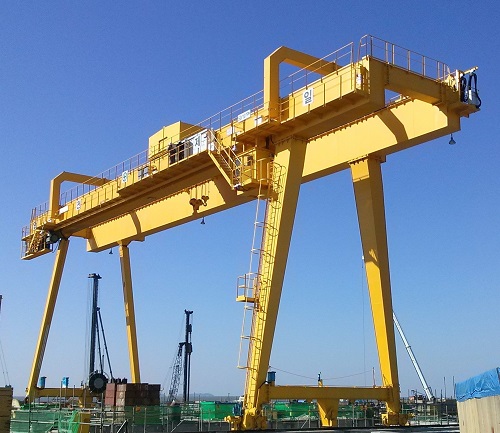

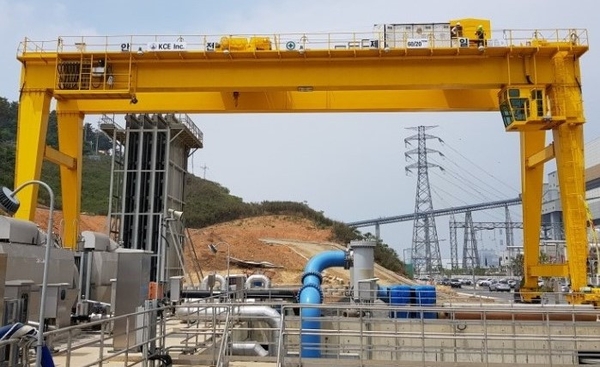

CỔNG TRỤC DẦM ĐÔI 100T

  Thứ Mon, 21/11/2022  (0)Bình luận
  1. Loại thiết bị : Cổng trục dầm đôi
  2. Mã hiệu : KCE 100 tấn H 33M CRAB
  3. Số lượng : 01 chiếc
  4. Chế độ làm việc  : FEM 1Am
  5. Tải trọng nâng : 100 tấn
  6. Tải trọng kiểm tra : 125 tấn
  7. Khẩu độ cầu trục 100 tấn : 24 mét
  8. Chiều cao nâng móc : 3 3mét

– Xe con 100 ấn  :

Kí hiệu xe chạy                                          :      KCE-CR100Tx33 RA

Chế độ làm việc                                         :       M5

Tải trọng nâng                                            :    100 tấn

Tải trọng kiểm tra                                      :        125 tấn

Chiều cao nâng móc                                  :        Hn(max) =  33mét

Số nhánh cáp cho một móc                      :      6xFI(29) 25x12 FALLS

Tốc độ nâng hạ tải trọng                           :       0,3 / 2.5  m/ph

Công suất động cơ nâng hạ                      :       55 Kw*6P

Phanh nâng hạ                                           :        Phanh thủy lực kiểu phanh tang trống

Hộp số cơ cấu nâng                                   :        KCE Hàn Quốc

Tốc độ di chuyển xe chạy                        :        1.2/15 m/ph (Điều khiển bằng biến tần)

Công suất động di chuyển xe chạy         :        2 cái x3, 7 Kw*4P

  1. dầm  trục

– Tốc độ di chuyển cổng trục                   :       20/24  m/ph (Điều khiển bằng biến tần)

 – Động cơ di chuyển cổng trục               :        Nhập khẩu của hãng KCE

 – Công suất động cơ di chuyển cổng trục      : 4 cái x5.5 kW

 – Kiểu phanh                                             :        Phanh đĩa điện từ

– Độ cứng bề mặt bánh xe                        :        Nhiệt luyện đạt độ cứng 42-45 HRC

 – Biến tần điều khiển di chuyển cổng trục

   Công suất                                                 :        22 kW

   Hãng sản xuất                                          :        KCE KOREA

  1. Nguồn điện cung cấp cổng trục 100tấn: Xoay chiều 380V, 3Pha, 50Hz
  2. Nguồn điện điều khiển cổng trục 100ấn  : 48 /110V
  3. Áp lực lớn nhất lên 1 bánh xe cổntg trục : ~25 tấn
  4. Điều khiển cầu trục : Bằng tay gạt Joistick trong ca bin gắn cố định 1 bên chân cổng trục.

   15.Vị trí lắp đặt cổng trục                           :        Ngoài trời.

  1. Nhiệt độ môi trường làm việc : Max +450 C
  2. Độ ẩm môi trường làm việc : 95%
  3. Hệ thống cấp điện cho xe chạy dọc dầm chính : Kiểu cáp xích công nghiệp, chiều dài cung cấp 24.5 mét .
  4. Hệ thống cấp điện cho cầu trục chạy dọc :  tang quấn dải cáp điện dùng động cơ,
  5. Tổng công suất tiêu thụ điện : 80Kw

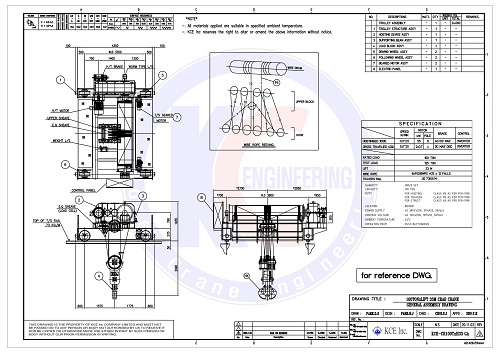

Bản vẽ cho xe con 100T
